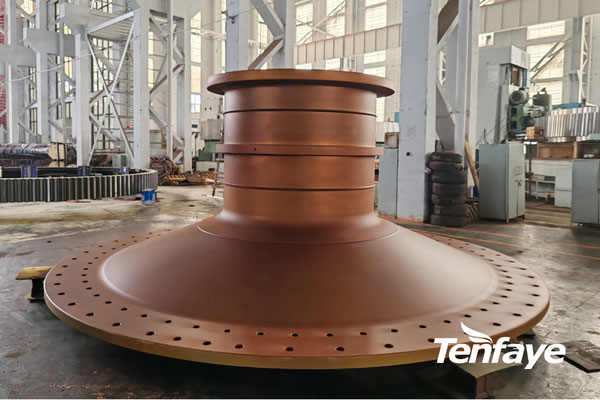

En la industria de repuestos para cemento y minería, los cabezales de molino (Mill Trunnion Head), que integran el muñón principal y la tapa final del molino, son componentes críticos utilizados en equipos de molienda pesada como Molinos de Bolas y Molinos SAG (Semi-Autogenous Grinding Mills).

Durante la operación, estos componentes deben soportar simultáneamente:

• Cientos de toneladas de carga rotativa

• Impactos continuos de medios de molienda

• Fatiga estructural severa a largo plazo

Como componente principal de soporte de carga del molino, cualquier deformación o grieta estructural puede provocar paradas inesperadas del equipo y pérdidas económicas significativas para plantas cementeras y operaciones mineras.

A continuación, presentamos un análisis técnico de los problemas más frecuentes durante la fabricación y fundición de cabezales de molino, junto con soluciones de ingeniería de alta precisión.

1. Defectos Internos de Fundición (Porosidades y Cavidades por Contracción)

Problemas frecuentes

Debido al gran tamaño y a las diferencias de espesor de pared en cabezales de molino de entre 1 y 150 toneladas, durante la solidificación del acero pueden producirse velocidades de enfriamiento desiguales.

Esto suele generar defectos internos como:

• Cavidades por contracción

• Porosidades

• Sopladuras

• Microporos internos

Bajo cargas cíclicas continuas, estos defectos actúan como puntos de concentración de esfuerzos y pueden evolucionar hacia grietas estructurales o incluso fallos catastróficos durante la operación.

Soluciones de fabricación

Simulación avanzada CAE para fundición

Antes del vertido del acero líquido, Tenfaye utiliza software profesional de simulación de fundición (como MAGMA) para analizar:

• Equilibrio térmico

• Flujo del metal líquido

• Trayectoria de solidificación

Esto permite optimizar con precisión:

• Mazarotas

• Enfriadores

• Alimentación direccional

garantizando una solidificación controlada.

Refinación y alta pureza del acero fundido

Se utilizan procesos avanzados de refinación:

• LF (Ladle Furnace)

• VD (Vacuum Degassing)

Estos procesos permiten reducir significativamente:

• Hidrógeno (H)

• Oxígeno (O)

• Elementos residuales nocivos

obteniendo máxima pureza metalúrgica.

Inspección no destructiva al 100 %

Todos los componentes son sometidos a:

• Ultrasonic Testing (UT)

• Magnetic Particle Testing (MT)

garantizando el cumplimiento de estándares internacionales como:

ASTM A609 Nivel II

2. Concentración de Tensiones y Grietas por Fatiga Estructural

Problemas frecuentes

La zona donde el muñón cilíndrico se une con la brida vertical de la tapa final está sometida a las mayores cargas de:

• Momento flector

• Esfuerzos cortantes

Si el radio de transición es insuficiente o permanecen tensiones residuales de fundición, aparecerán grietas por fatiga después de largos períodos de funcionamiento.

Soluciones de fabricación

Optimización del radio de transición

Se incrementa el radio de unión entre el muñón y el cabezal del molino para crear una transición geométrica más suave que distribuya uniformemente los esfuerzos operativos.

Tratamiento térmico estricto

Después del mecanizado, el componente pasa por procesos de:

• Normalizado

• Temple

• Revenido

Mediante el control preciso de:

• Temperaturas

• Tiempo de mantenimiento

• Curvas de enfriamiento

se logra:

✔ Refinamiento del grano

✔ Eliminación de tensiones internas

✔ Incremento de la resistencia a la fatiga

Verificación de propiedades mecánicas

Se realizan ensayos completos en probetas de prueba:

• Resistencia a la tracción

• Límite elástico

• Impacto a baja temperatura

para asegurar el cumplimiento o superación de los estándares OEM.

3. Desviaciones de Mecanizado y Problemas de Alineación

Problemas frecuentes

Las tapas finales y cabezales de grandes molinos requieren tolerancias geométricas extremadamente estrictas.

Desviaciones en:

• Concentricidad

• Perpendicularidad

• Posición de agujeros de fijación

pueden generar:

• Rotación excéntrica

• Desgaste desigual de rodamientos

• Sobrecalentamiento

• Vibraciones excesivas

• Daño prematuro del sistema de engranaje corona y piñón

Soluciones de fabricación

Mecanizado integral mediante tornos verticales CNC pesados

Se utilizan tornos verticales CNC de gran tamaño para realizar en una sola fijación:

• Diámetro exterior del muñón

• Superficie frontal

• Brida de conexión

Esto garantiza:

✔ Coaxialidad

✔ Perpendicularidad

✔ Precisión dimensional

Taladrado CNC de alta precisión

Se utilizan centros de mecanizado CNC y dispositivos especiales para fabricar los agujeros de fijación de la brida.

Esto garantiza:

• Precisión del diámetro del círculo de pernos (PCD)

• Distancias exactas entre agujeros

evitando esfuerzos durante el montaje en sitio.

Inspección dimensional tridimensional

Después del mecanizado final se realiza una verificación completa mediante:

• Sistemas láser de medición

• Instrumentos de alta precisión

La inspección 3D permite asegurar un ajuste perfecto durante la instalación.

Resumen

La solución de los desafíos técnicos en cabezales de molino de gran tamaño depende de una estrategia integral basada en:

✔ Simulación térmica avanzada previa a la fundición

✔ Refinación metalúrgica y tratamientos térmicos de alivio de tensiones

✔ Control preciso de mecanizado CNC

✔ Inspección dimensional rigurosa

Mediante el control estricto de todos los parámetros de fabricación, los cabezales de molino de entre 1 y 150 toneladas pueden alcanzar una vida útil prolongada y una operación confiable incluso bajo las condiciones más extremas de minería y producción industrial.

Tenfaye ofrece soluciones OEM personalizadas para componentes pesados de molinos utilizados en minería, cemento y procesamiento de minerales, garantizando alta confiabilidad y rendimiento a largo plazo.
